产品详情
防爆网片
不锈钢烧结网滤芯
产品概述
不锈钢烧结网滤芯主要的一点是采用了大量高精度焊接工艺，烧结网滤芯采用卷圆处理后进行合缝焊接，焊接处要圆度，焊接后修正焊缝，可以使整体看起来更加美观。烧结网是不锈钢丝网每层不同的结构叠放在一起
产品信息
不锈钢烧结网滤芯主要的一点是采用了大量高精度焊接工艺，烧结网滤芯采用卷圆处理后进行合缝焊接，焊接处要圆度，焊接后修正焊缝，可以使整体看起来更加美观。烧结网是不锈钢丝网每层不同的结构叠放在一起，然后经过烧结、加压、轧制等工艺制作而成的多孔烧结材料。一般为五层结构，分为保护层、过滤层、分离曾、加强层、支撑层五部分。该种滤材既有稳定的过滤精度，又有较高的强度和刚度。对抗压强度要求高及过滤力度要求均匀的过滤环境，是一种新型的理想过滤料材。由于其过滤机制为表层过滤，而且网孔孔道光滑，故其具有优异的反洗再生性能，可以反复长期使用，尤其适用于连续化和自动化的操作过程，是认识一种过滤材料都无法比拟的。
不锈钢烧结网滤芯连接方式
1.标准接口（222/220/226）
2.快接口链接
3.螺纹连接
4.法兰连接
5.拉杆连接
6.特殊定制链接
主要特性
1）强度好：由于有第四、第五层作支撑，具有极高的机械强度和耐压强度。
2）易清洗：由于采用的是表层过滤材料，具有用以清洗的特点，特别适用于反清洗。
3）易加工：适合裁剪、
折弯、冲压、拉伸、焊接等加工工艺。
4）耐高温：可承受600摄氏度的高温。
5）耐腐蚀：由于采用的是SUS316L、304材料，故耐腐蚀性强。
6）过滤精度范围共1μ-200μ，都有可靠的过滤性能。
7）稳定性：由于有上下两层丝网做保护，加扩散固熔的烧结工艺其过滤网不易变形。
产品参数

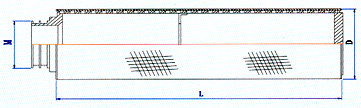

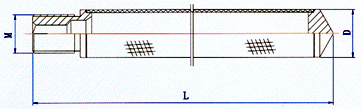

规格型号：ZH-FS-D/L-R ZH-哲瀚 FS-烧结网滤芯 D-直径 L-长度 R-过滤精度
|
|
||||||
|
规格型号 |
L(mm) |
D(mm) |
M |
过滤面积 |
R(μm) |
|
|
FS-50/250-R |
250 |
50 |
密封环；法兰DOE; SOE |
0.04M2 |
2, 5, 10, 15, 20, 30, 40, 75, 100,150,200, 300,500 |
|
|
FS -50/500-R |
500 |
0.08M2 |
||||
|
FS-50/750-R |
750 |
0.11M2 |
||||
|
FS-50/1000-R |
1000 |
0.15M2 |
||||
|
FS-60/500-R |
500 |
60 |
0.09M2 |
|||
|
FS-70/500-R |
500 |
70 |
0.11M2 |
|||
|
FS-80/500-R |
500 |
80 |
0.13M2 |
|||
|
FS-100/500-R |
500 |
100 |
0.16M2 |
|||
|
FS-120/500-R |
500 |
120 |
0.19M2 |
|||
|
FS-150/500-R |
500 |
150 |
0.23M2 |
|||
|
FS-200/500-R |
500 |
200 |
0.31 M2 |
|||
|
FS320-500/-R |
500 |
320 |
0.50 M2 |
|||
|
FS-***/***-R |
.... |
.... |
.... |
|||
|
|
||||||
|
规格型号 |
L(mm) |
D(mm) |
M |
过滤面积 |
R(μm) |
|
|
FS-65/125-R |
125 |
65 |
226 222 1"BSP 1"NPT |
0.02M2 |
2, 3, 5, 7, 10, 15, 20, 25, 30, 40, 60, 75, 100, 150, 200, 300, 500 |
|
|
FS-65/250-R |
500 |
65 |
0.05M2 |
|||
|
FS-65/300-R |
300 |
65 |
0.06 M2 |
|||
|
FS-65/500-R |
500 |
65 |
0.10M2 |
|||
|
FS-65/750-R |
750 |
65 |
0.15 M2 |
|||
|
FS-65/1000-R |
1000 |
65 |
0.20 M2 |
|||
|
FS-70/250-R |
250 |
70 |
0.05M2 |
|||
|
FS-70/500-R |
500 |
70 |
0.10M2 |
|||
|
FS-70/1000-R |
1000 |
70 |
0.21M2 |
|||
|
|
||||||
|
规格型号 |
L(mm) |
D(mm) |
M |
过滤面积 |
R(μm) |
|
|
FS-14/250-R |
250 |
14 |
M14x1P |
0.01M2 |
2, 5, 10, 15, 20, 30, 40, 75, 100,150,200, 300,500 |
|
|
FS-14/500-R |
500 |
0.02M2 |
||||
|
FS-14/1000-R |
1000 |
0.04M2 |
||||
|
FS-25/250-R |
250 |
25 |
M20x1.5 |
0.02M2 |
||
|
FS-25/500-R |
500 |
0.04M2 |
||||
|
FS-25/750-R |
750 |
0.06M2 |
||||
|
FS-25/1000-R |
1000 |
0.08M2 |
||||
|
FS-35/500-R |
500 |
35 |
M20x2P |
0.046M2 |
||
|
FS-35/1000-R |
1000 |
0.093M2 |
||||
|
FS-50/1000-R |
1000 |
50 |
M36x2 |
0.140M2 |
||

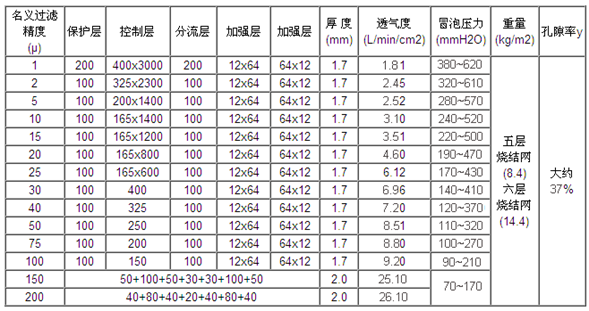

| 烧结丝网的主要技术指标： | |||||||||
|
名义精度 |
精度 |
过滤层 |
阻力系数 |
气泡点压力 |
厚度 |
抗拉强度 (kgf/mm2) |
厚度 |
重量 |
|
|
2 |
8月9日 |
325x2300 |
14x105 |
280 |
38--48 |
7--12 |
5层 6层 |
5层 6层 |
|
|
5 |
12月14日 |
200x1800 |
12x105 |
250 |
|||||
|
10 |
16-18 |
165x1400 |
7x105 |
220 |
|||||
|
20 |
28-32 |
165x800 |
4x105 |
180 |
|||||
|
40 |
58-63 |
50x250 |
4x105 |
150 |
|||||
|
75 |
80-86 |
200x200 |
2x105 |
70 |
|||||
|
100 |
104-110 |
150x150 |
2x105 |
60 |
|||||
| 烧结粉末的主要技术指标： | |||||
|
精度 |
厚度 |
孔隙率 |
纳污量 |
透气度 |
|
|
(mm) |
(%) |
(mg/cm2) |
(L/dm2·min) |
||
|
6 |
2 |
28 |
6.47 |
0.12 |
|
|
10 |
2 |
33 |
7.56 |
0.97 |
|
|
15 |
2 |
31 |
1.16 |
1.6 |
|
|
17.5 |
3 |
37 |
3.6 |
2.27 |
|
|
18 |
2 |
29 |
5.5 |
5.5 |
|
|
26 |
2 |
33 |
3.4 |
10.87 |
|
|
40 |
3 |
37 |
4.46 |
15.1 |
|
|
43 |
3 |
43 |
9.4 |
14.5 |
|
应用范围
1) 用于极高温环境做分散冷却的材料。
2) 用于粉体行业中气体均匀地应用，钢铁行业中的流体板。
3) 用于气体分布流化床孔板材料。
4) 用于高炉喷送煤粉流太化和浓相输送系统。
5) 制药行业中物料的过滤，洗涤干燥。
6) 催化剂支撑隔栅。
7) 用于聚酯、油品、食品材料、化工化纤产品的过滤，也用于处理和气体的过滤。
